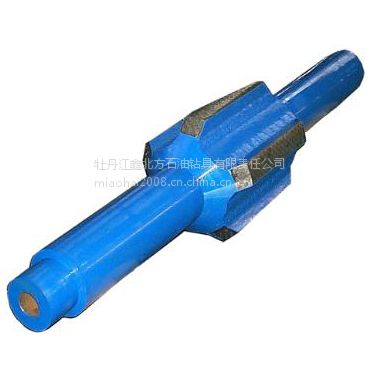

主体采用优质合金钢制造,经过特殊的热处理工艺达到预期的硬度、强度和抗冲击性能。
材料:40CrMnMo(4145H)
硬度:HB:290-340
冲击功:Ak≥54J
联接螺纹符合API标准。有应力分散槽并经冷滚压。螺纹表面镀铜或磷化,涂防护油并戴防护帽。
与井壁摩擦的带是直带。
带的表面经硬化处理,其方法是:优先采用在带柱表面及上下斜肩冷镶优质碳化钨柱。也可应用户要求在这些表面铺焊一层颗粒硬质合金。
主体经超声波和磁粉探伤合格。
主要技术参数
工作外径 inch (mm) | 打捞径 inch (mm) | 上螺纹 API | 下螺纹 API | 水孔 inch (mm) | 打捞颈长 inch (mm) | 带长 inch (mm) | 带宽 inch (mm) | 总长 inch (mm) |
5-3/4 (146.1) | 4-3/4 (120.7) | NC38 | 2-1/4 (57.2) | 20 (508) | 12 (304.8) | 2 (50.8) | 55 (1397) |
7-3/4 (196.9) | 6-1/2 (165.1) | NC50 | 2-13/16 (71.4) | 20 (508) | 16 (406) | 2-1/2 (63.5) | 60 (1524) |
8 (203.2) | 6-1/2 (165.1) | NC50 | 2-13/16 (71.4) | 20 (508) | 16 (406) | 2-1/2 (63.5) | 60 (1524) |
11-3/4 (298.5) | 8 (203.2) | 6-5/8REG | 2-13/16 (71.4) | 20 (508) | 16 (406) | 3-1/2 (89) | 63 (1600) |
12 (304.8) | 8 (203.2) | 6-5/8REG | 2-13/16 (71.4) | 20 (508) | 16 (406) | 3-1/2 (89) | 63 (1600) |
12-1/4 (311.1) | 8 (203.2) | 6-5/8REG | 2-13/16 (71.4) | 20 (508) | 16 (406) | 3-1/2 (89) | 63 (1600) |
17-1/2 (444.5) | 9 (228.6) | 7-5/8REG | 3 (76.2) | 20 (508) | 18 (457) | 4-3/4 (120) | 72-1/2 (1840) |
26 (660.4) | 9-1/2 (241.3) | 7-5/8REG | 3 (76.2) | 30 (762) | 20 (508) | 4-3/4 (120) | 93 (2362) |
